Радиоволновое закапываемое средство INTREPID MicroTrack II

Радиоволновое закапываемое средство INTREPID MicroTrack II

Максимальная длина периметра на 1 модуль: 400 м

Точность обнаружения: 3 м

Достоинство: система скрыта и малозаметна

Новые технологии: программное разделение периметра на зоны, настройка чувствительности обнаружения, 4 версии системного контроллера и возможность программной разработки

INTREPID MicroTrack II это новое поколение испытанной подземной кабельной системы охраны периметра компании Southwest Microwave, которая применяется на объектах, где необходима скрытая система защиты. Эта электромагнитная, огибающая рельеф местности система надежно обнаруживает и точно распознает местоположение идущего, бегущего или ползущего нарушителя на протяжении всего охраняемого периметра. Система MicroTrack II оснащена улучшенной цифровой обработкой сигнала, что отражается в более качественной работе даже в самых сложных условиях. Максимальная длина охраняемого периметра на каждый процессорный модуль составляет 400 метров. Система состоит из процессорного модуля MicroTrack II и двух пар чувствительных элементов (кабелей), которые могут быть уложены вдоль всего периметра в грунт, асфальт или бетон. Детектирующее поле образуется вокруг пары чувствительных элементов, давая возможность обнаруживать вторжение.

MicroTrack II это одна из лучших в своей области подземная кабельная система охраны периметра, спроектированная чтобы полностью адаптироваться к среде, где она будет устанавливаться. Она задает новые стандарты функционирования, предоставляя скрытое, огибающее рельеф местности обнаружение, которое является унифицированным на протяжении всего периметра. Система предельно точно показывает место нарушения периметра, используя пространственные и временные характеристики нарушителя. Это дает возможность системе различать реальное вторжение и тревоги, вызванные мелкими животными или природными факторами, такими как ветер, дождь или снег. Высокое соотношение сигнал/шум и точное определение места вторжения нарушителя создает наивысшую вероятность обнаружения и очень низкий процент ложных тревог.

В системе MicroTrack II весь периметр разбивается на зоны на программном уровне. Такое построение системы намного эффективнее по цене и может быть адаптировано к уникальным требованиям конкретного объекта. Являясь частью нового поколения систем семейства INTREPID™, MicroTrack II идеальносовместима с системами MicroPoint II (системой охраны периметра, размещаемой на ограждениях) и MicroWave II (цифровыми радиолучевыми датчиками), так как все они используют общий, открытый протокол связи.

Характеристики системы MicroTrack II
  1. Возможность работы на базе единой платформы
  2. Определение места вторжения с точностью до 3 метров
  3. Мощная цифровая обработка сигнала (DSP)
  4. Детектирующее поле точно следует рельефу местности
  5. Установка чувствительности в соответствии с характеристиками конкретного объекта
  6. Программное разделение периметра на зоны
  7. Одинаково высокая вероятность обнаружения для каждого метра периметра
  8. Четыре варианта различных системных контроллеров, плюс доступно SDK

INTREPID MicroTrack II

Принцип определения места вторжения

Чувствительные элементы MicroTrack II программно разделяются на участки (subsell). Обычно используют 100 участков (subcell) на каждые 200 метров элементов. Для обнаружения, процессор MicroTrack II посылает широкополосный кодированный радиочастотный сигнал по излучающему кабелю. Как только этот сигнал соединяется с получающим кабелем, возникает электромагнитное поле обнаружения, которое генерируется как над поверхностью земли, так и под ней, и вдоль всей длины пары чувствительных элементов.

INTREPID MicroTrack II

При калибровке системы устанавливаются оптимальные настройки для каждого участка (subsell – участок чувствительного элемента длинной 2 м.) Таким образом,формируется профиль чувствительности для всей длинны периметра и устанавливается порог включения сигнала тревоги.

Когда нарушитель попадает в область действия детектирующего поля, принимающий кабель фиксирует возмущение электромагнитного поля и передает сигнал на процессорный модуль. Процессорный модуль анализирует фазу и частоту измененного сигнала и сравнивает его с данными установленными при калибровке. Если сигнал объекта превышает установленную пороговую величину, то объявляется тревога и определяется точное расположение места вторжения.

INTREPID MicroTrack II

Преимущества системы MicroTrack II
НЕВИДИМОЕ ДЕТЕКТИРУЮЩЕЕ ПОЛЕ

Система скрыта и малозаметна, что помимо всего прочего делает ее защищенной от обнаружения и повреждения.

ШИРОКОЕ ДЕТЕКТИРУЮЩЕЕ ПОЛЕ

Электромагнитная система обнаружения вторжения для объектов, требующих высокую степень защиты.

ФАБРИЧНЫЕ РАЗЪЕМЫ

Гарантируют высокую надежность и устраняют необходимость в установке кабельных разъемов в полевых условиях.

ГИБКОЕ РАЗДЕЛЕНИЕ ПЕРИМЕТРА НА ОТДЕЛЬНЫЕ ЗОНЫ

Разделение периметра на отдельные зоны происходит на программном уровне, что обеспечивает максимальную гибкость при адаптации системы.

УНИВЕРСАЛЬНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ

Для простоты ремонта, чувствительный элемент однороден по всей длине.

НАСТРАЕВАЕМЫЕ СИСТЕМНЫЕ КОНТРОЛЛЕРЫ

Универсальный системный контроллер INTREPID™ легко управляет всеми датчиками INTREPID™ и модулями ввода/ вывода. Четыре варианта доступных контроллеров позволяют создать систему безопасности пригодную для любых объектов.

ВОЗМОЖНОСТЬ ОГИБАНИЯ РЕЛЬЕФА МЕСТНОСТИ

Детектирующее поле точно следует рельефу местности.

ТОЧНОЕ ОПРЕДЕЛЕНИЕ МЕСТА ВТОРЖЕНИЯ

Возможность определять место вторжения нарушителя с точностью до 3-х метров.

SENSITIVITY LEVELING (НАСТРОЙКА ЧУВСТВИТЕЛЬНОСТИ)

Запатентованный процесс калибровки рассчитан для различных вариантов укладки сенсоров, глубине их закладки или характеристик самого объекта, что дает одинаковую вероятность обнаружения вторжения на протяжении всей длины периметра.

ПРОСТОЕ ОБЪЕДИНЕНИЕ В СЕТЬ

Процессорные модули MicroTrack II легко объединяются в сеть посредством последовательного интерфейса RS422, так как используют общий, открытый протокол связи - INTREPID Polling Protocol II (IPP II). Система INTREPID MicroPoint II, датчики MicroWave 330 и модули ввода/вывода также могут быть объединены в одну систему.

ИНТЕГРИРОВАННЫЕ МОДУЛИ ВВОДА/ВЫВОДА

Вспомогательные модули ввода могут быть использованы для подключения дополнительных датчиков, таких как обычные датчики Southwest Microwave, датчики открытия дверей и ворот, или другие датчики. 8-ми или 16-ти портовые релейные модули обеспечивают простое взаимодействие с системами видеонаблюдения, стандартными панелями тревоги, периметральным освещением и другими реле, если нет возможности программной интеграции.

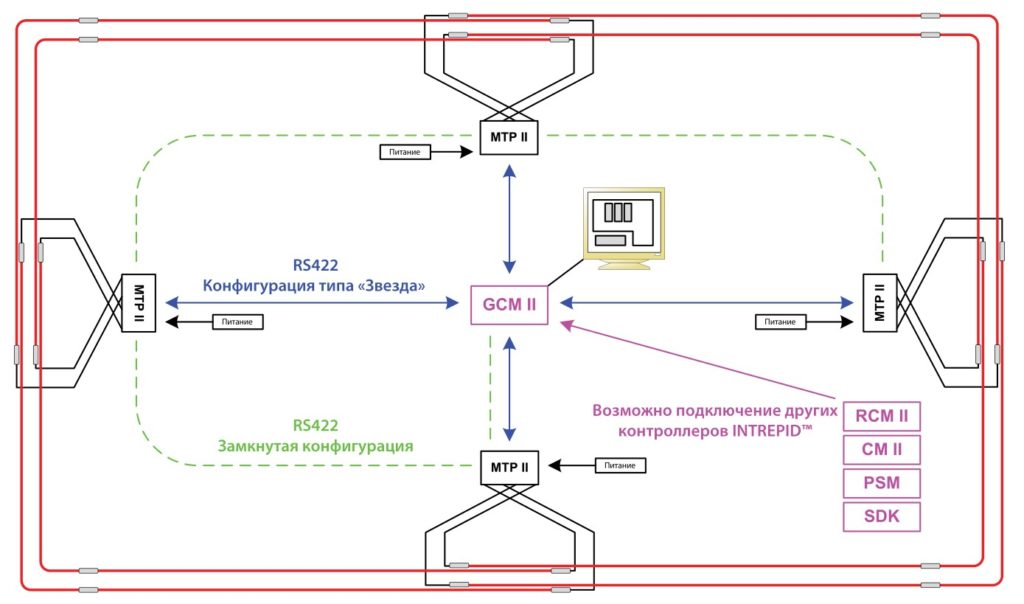

Схема стандартной конфигурации MICROTRACK II

Схема стандартной конфигурации MicroTrack II
