Извещатель представляет собой автоматический однопозиционный радиолокатор с зоной обнаружения типа «штора» и обнаруживает человека, пересекающего ЗО (в том числе ползком).
Включение извещателя в сигнализационный комплекс охраны периметра автономный (СКОПА) или любой другой при условии программной интеграции посредством интерфейса RS-485 осуществляется при помощи блока сопряжения БС1 (БС1-Б), КР-БСБ (КР-БСБ-ск).
Особенности извещателей "АНЧАР-40":
- Формирует сверхузкую зону обнаружения шириной не более 1 м.
- Обеспечивает охрану большой площади объекта (стены зданий и ангаров, окна, крыши зданий, стеллажи складов, полотна ограждения и т.п.).
- Позволяет организовать рубеж охраны вблизи пешеходных и транспортных путей (в 0,5 и 1,2 м от границ зоны обнаружения).
- При установке извещателя «сверху вниз» обнаруживает ползущего нарушителя.
- Позволяет не производить выравнивание рубежа охраны.
- Позволяет не производить очистку рубежа охраны от снега, что особенно актуально для северных районов России.
Конструктивные решения, повышающие эксплуатационное качество:
- Наличие автоматического и дистанционного контроля работоспособности позволяет быть уверенными в надежной работе извещателей.
- Комплектация каждого блока извещателей коммутационными коробками обеспечивает быстрое подключение/отключение блока с помощью одного разъема, а так же подключение прибора контроля для ручной регулировки параметров извещателя (минимум настроек возможен без прибора).
- Надежность извещателей в суровых условиях севера России обеспечивается расширенным температурным диапазоном арктической модификации (-60…55 °С), прочным стеклопластиковым корпусом с металлическим кронштейном и вандалостойким металлорукавом из нержавеющей стали.
- Дополнительную защиту от потоков воды и от перегрева на солнце обеспечивают компактные козырьки.
- Извещатели обладают повышенной устойчивостью к электромагнитным помехам.
- Проверенная нами электромагнитная совместимость позволяет использовать новые извещатели диапазона 24 ГГц совместно с наиболее распространенными извещателями диапазона 9,5-10,5 ГГц без каких либо ограничений (параллельно на одном рубеже, или рядом в качестве второго рубежа охраны).
Включение извещателя в сигнализационный комплекс охраны периметра автономный (СКОПА) или любой другой при условии программной интеграции посредством интерфейса RS-485 осуществляется при помощи блока сопряжения БС1 (БС1-Б), КР-БСБ (КР-БСБ-ск).
Извещатель устойчив к воздействию таких помех, как:
- движение в зоне обнаружения одиночных мелких животных или птиц;
- движение человека (транспорта) параллельно оси зоны обнаружения на расстоянии 1 м (2 м) от оптической оси зоны обнаружения.
- движение человека и транспорта перпендикулярно оси зоны обнаружения на расстоянии, превышающем установленную дальность действия на 75%;
- наведенные грозовые импульсы;
- осадки в виде дождя и снега интенсивностью до 30 мм/час;
- движение травы высотой до 0,2 м.
Варианты применения
1. Охрана строений находящихся на линии периметра
В периметр многих крупных объектов включены строения, нарушающие прямолинейную конфигурацию участков периметра.
Извещатели «АНЧАР-40» позволяют наиболее эффективно обеспечить охрану построек находящихся на линии периметра за счет узкой (не более 1м) и высокой (около 20м) зоны обнаружения. Зона обнаружения данного извещателя напоминает штору в виде конуса сплющенного до «толщины» 1 метр. Извещатель закрывает зоной обнаружения весь фасад постройки, исключая проникновение нарушителя с крыши, через окна или стены построек.

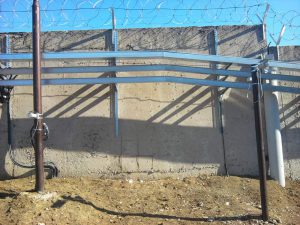

2. Охрана ограждений
Возможно применение извещателя для охраны ограждений на участках, ограниченных по длине радио непрозрачными сооружениями (бетонный или сплошной металлический забор, капитальные стены зданий), или при исключении движения за пределами участка радиопрозрачного ограждения вдоль его оси.
Установка извещателя поверх ограждения (в т.ч. в режиме охраны ворот):
- обеспечивает обнаружение нарушителя преодолевающего ограждение различными способами (над, под или сквозь ограждение);
- позволяет не производить очистку рубежа охраны от снега;
- обеспечивает перекрытие зон обнаружения и исключает возникновение «мертвых зон» за счет последовательной установки извещателей;
- не чувствителен к движению травы высотой до 0,2 м.
Вариант установки однопозиционных извещателей «сверху-вниз» считается наиболее помехоустойчивым.

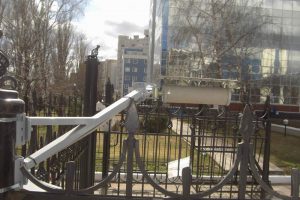

3. Охрана ворот и калиток
Однопозиционные извещатели типа «АНЧАР-40» отлично подходят для защиты относительно коротких участков, например автомобильных и железнодорожных ворот, проемов в стенах зданий, калиток и т.п. Извещатель устанавливается на неподверженную вибрациям опору на высоту около 3 м. За счет наклона оптической оси зоны обнаружения в вертикальной плоскости к земле на угол примерно 45 град. исключается мертвая зона, достигается повышенная помехоустойчивость извещателя к движению мелких животных и птиц, а так же физически ограничивается длина зоны обнаружения.
4. Повышение помехоустойчивости за счет вкл. двух «АНЧАР-40» по схеме «И»
Позволяет значительно снизить вероятность ложных тревог на мелких животных (кошек, птиц и т.п.), т.к. расстояние и отражающая характеристика одного объекта для двух извещателей будут различными.
Извещатели устанавливаются по аналогии режимом охраны ворот. Минимальное расстояние между извещателями 10м.
5. Охрана переходных стыков инженерно технических средств обнаружения
Извещатель «АНЧАР-40» устанавливается по аналогии с вариантом охраны ворот и калиток и охраняет участок длиной от 10 до 25 м. При наличии АКЛ извещатель должен быть установлен на расстоянии не менее 1 м от ограждения. За счет формирования высокой и узкой зоны обнаружения извещатель позволяет обеспечить охрану стыков средств обнаружения работающих на различных физических принципах (вибрационного, проводноволнового, радиоволнового, сейсмического, инфракрасного и т.п.). При этом извещатель обеспечивает обнаружение нарушителя преодолевающего ограждение различными способами (над, под или сквозь ограждение).
6. Охрана крыш зданий
Извещатель устанавливается на крыше здания и переключается в специальный режим «площадка» в котором формирует узкую горизонтальную зону обнаружения закрывающую большую площадь. Благодаря узкой зоне обнаружения извещатель имеет повышенную помехоустойчивость и обеспечивает наилучшее соотношение цена/качество.
7. Охрана эстакад пересекающих периметр
Два извещателя "АНЧАР-40" устанавливаются на расстоянии 5-14м от эстакады. Высота установки извещателей должна совпадать с высотой эстакады. Извещатели устанавливаются встречно, за счет чего исключается вероятность проникновения нарушителя с боку от труб на эстакаде. Блоки извещателей размещаются горизонтально. В таком варианте извещатели обнаруживают все виды движения нарушителя по эстакаде (бегом, ползком, "висячий на руках" и т.п.).
8. Формирование нескольких рубежей охраны
Благодаря наличию двух частотных литер возможна установка извещателей параллельно. Например, один извещатель обнаруживает перелаз, второй обнаруживает нарушителя, проникающего через пролом или под заграждением. Для успешного обнаружения нарушителя идущего в рост, согнувшись или ползущего, два извещателя устанавливаются на одной опоре параллельно один над другим.
