Детектор двойной технологии PIRAMID XL2

Детектор двойной технологии PIRAMID XL2

Зона действия: пространственный датчик, 15 x 15 м, 38 x 6 м

Надежность: нет мертвой зоны, вспомогательные технологии

Высокий уровень точности обнаружения: связь с видеосистемой

Принцип работы

PIRAMID XL2 - это пространственный детектор с двойной технологией обнаружения вторжений. Он совмещает высокочастотную запатентованную технологию (Doppler stereo) и пассивные ИК-излучение.
Эти две технологии детектора должны быть включены одновременно для генерации сигнала тревоги. Запатентованная интегральная схема обеспечивает расширенную обработку сигналов для каждой из двух технологий, тем самым обеспечивая защиту от сигналов, вызванных птицами и мелкими животными.
Детекторы PIRAMID XL2 уникальны в этом отношении. Они обеспечивают надежную периметральную защиту даже в чрезвычайно сложных условиях окружающей среды.

Применение

Детекторы PIRAMID XL2 могут использоваться в различных условиях окружающей среды: мосты, лестницы, набережные платформы и т. д. Для защиты собственности или стратегических объектов: промышленные объекты, военные базы, частные виллы и т. д.

Рекомендации

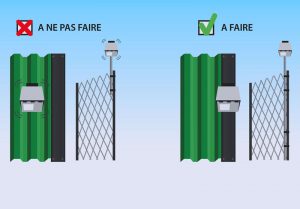

Не устанавливайте детектор на поверхности, подверженной сильным вибрациям. Он должен быть установлен на стене или на прочной основе. Если он установлен на здании с металлической поверхностью, то основание должно быть устойчивы к вибрациям.
Расположите детектор таким образом, чтобы его корпус находился на земле в требуемой области защиты. Не забывайте, что устройство способно обнаружить большой объект, например, грузовик или автобус на расстоянии около 150 метров.
Не устанавливайте детектор под карнизом, не оснащенным желобом. В случае сильного дождя поток воды непосредственно перед детектором может вызвать ложную тревогу.

Технология

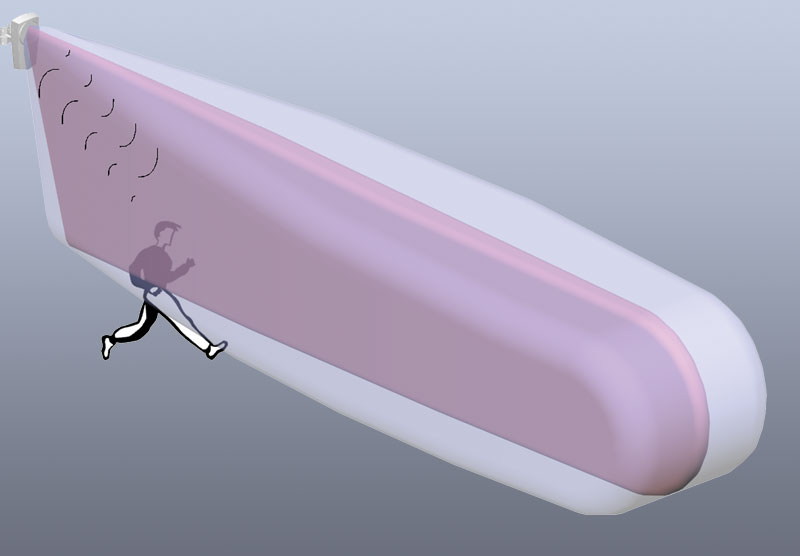

Детекторы с двойной технологией сочетают пассивный инфракрасный (PIR) датчик и радиоволновой датчик с эффектом Доплера. Производитель комбинирует эти две технологии с целью получения надежных решений для обнаружения вторжений.

Инфракрасный детектор основан на анализе температуры, передаваемой в зоне наблюдения. Нарушитель имеет температуру тела, которая резко контрастирует с остальной средой. Высокочастотная антенна содержит частотный преобразователь 24 ГГц (в диапазоне K) и приемник с эффектом Доплера, который фиксирует изменения сигнала вследствие появления нарушителя. Объединение этих двух технологий дает надежное и высокопроизводительное решение через формирования виртуальной световой завесы или участка (в зависимости от модели датчика).

Каждая технология чувствительна к определенным сигналам. Технология PIR восприимчива к излучению тепла, а эффект Доплера к движению жидкости. Комбинация обеих технологий более эффективна, поскольку преимущества каждой технологии компенсируют слабые стороны другой. Чтобы сработал сигнал тревоги, обе технологии должны фиксировать отклонения от нормы.
