Вибрационная система охраны периметра INTREPID MicroPoint II

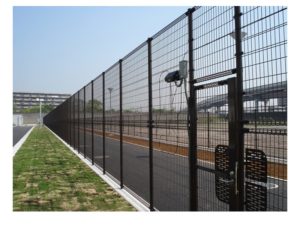

INTREPID MicroPoint II фото

Максимальная длина периметра на 1 модуль: 400 м

Точность обнаружения: 3 м

Состав системы: 1 процессорный модуль, 2 сенсора для ограждения

Новые технологии: усовершенствованная цифровая обработка сигналов, настройка чувствительности обнаружения, 4 версии системного контроллера и возможность программной разработки

INTREPID MicroPoint II - это новое поколение вибрационных систем защиты периметра, размещаемых на ограждении. Система выпущена компанией Southwest Microwave. Она прекрасно подходит для тех объектов, где требуется защита от попыток разрезать ограду или перелезть через неё.

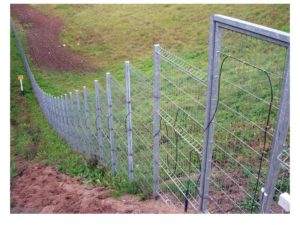

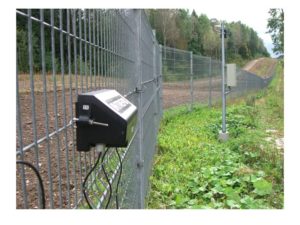

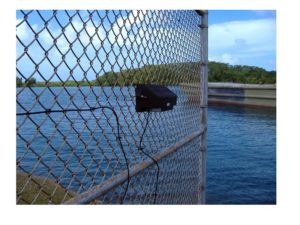

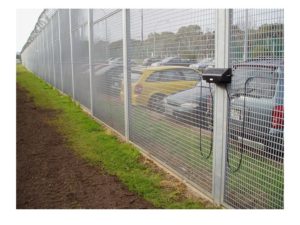

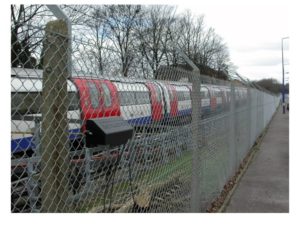

Система состоит из процессорного модуля MicroPoint II и двух чувствительных элементов, закрепленных на полотне ограды или на ее козырьке. После обработки сигналов, поступающих от чувствительных элементов, процессорный модуль предоставляет достаточное количество информации о состоянии системы, передает электропитание и одновременно является каналом связи с другими устройствами. Чувствительный элемент MicroPoint определяет вибрации ограждения, обеспечивает легкое подключение модулей периметральной системы, является средой для передачи электропитания и каналом передачи данных.

В системе MicroPoint II весь периметр разбивается на зоны на программном уровне. Такое построение системы намного эффективнее по цене и может быть адаптировано к уникальным требованиям конкретного объекта. Являясь частью нового поколения систем семейства INTREPID™, MicroPoint II идеально совместима с системами MicroTrack II (подземной кабельной системой охраны периметра) и MicroWave II (цифровыми радиолучевыми датчиками), так как все они используют общий, открытый протокол связи.

Достоинства системы MicroPoint II
  1. MicroPoint II - одна из лучших в своей отрасли система для ограждений. За счет использования современных алгоритмов цифровой обработки сигнала (DSP) она позволяет определять место попытки вторжения с точностью до 3-х метров и не реагировать на ложные помехи, создаваемые дождем, ветром или движением транспорта.
  2. Усовершенствованный протокол передачи данных расширяет взаимодействие модулей системы благодаря чувствительному элементу.
  3. Наилучшее соотношение сигнал/шум в данной системе, так же, как и широкий диапазон частот, значительно повышают точность определения места вторжения и минимизируют возможность возникновения ложных срабатываний (FAR/NAR).
  4. Максимальная длина охраняемого периметра одним процессорным модулем составляет 400 метров.
Принцип определения места вторжения

Чувствительные элементы MicroPoint программно разделяются на участки (cell). Обычно используют 200 участков на каждые 200 метров элементов.

Для обнаружения, процессор MicroPoint посылает импульс по чувствительному элементу, используя принципы времяимпульсной рефлектометрии (Time Domain Reflectrometry). Этот импульс отражается, и если что-то воздействует на ограждение, то указывается точное место этого события.

Настройка чувствительности (Sensitivity leveling)

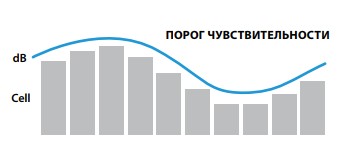

При калибровке системы устанавливаются оптимальные настройки для каждого участка (cell – участок чувствительного элемента длиной 1 метр), принимая во внимание тип ограждения и его характеристики. Таким образом, формируется профиль чувствительности для всей длины периметра и устанавливается порог включения сигнала тревоги.






Когда происходит воздействие на ограждение, полученный от сенсорных элементов сигнал создает образ колебания ограждения. Цифровая обработка сигнала (DSP) измеряет местоположение и форму этого импульса. Микропроцессор может различать сигнал при попытке разрезать ограждение или перелезть его от сигнала, вызванного пробочными факторами (дождь, снег, транспорт).

Если воздействие распознается как попытка вторжения и превышает установленный порог чувствительности, включается тревога и определяется точное место вторжения.

Схема стандартной конфигурации Micropoint

Схема стандартной конфигурации micropoint™
