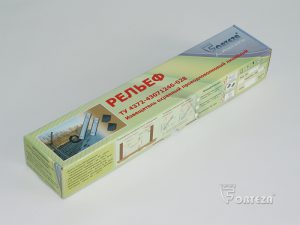

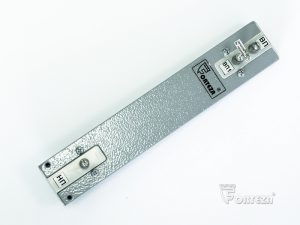

ИЗВЕЩАТЕЛЬ ОХРАННЫЙ ЛИНЕЙНЫЙ ПРОВОДНОВОЛНОВЫЙ РЕЛЬЕФ

Извещатели применяются для охраны периметров объектов со сложной конфигурацией, а также в качестве второго рубежа охраны или в случае отсутствия зоны отчуждения.

Принцип действия: извещатели формируют объемную зону обнаружения между двумя параллельными проводами "козырькового" или "приземного" типа, при попадании в неё человека выдается сигнал тревоги. Провода закреплены на диэлектрических консолях вдоль охраняемого рубежа.

Особенности

Зона обнаружения точно повторяет рельеф и повороты периметра. При большом количестве изломов периметра извещатели становятся экономически выгоднее по сравнению с радиоволновыми или инфракрасными.

Очень часто используются для организации второго рубежаохраны на объектах с повышенными требованиями к безопасности, таких как тюрьмы, химические производства, атомные станции, военные и взрывобезопасные объекты.

Используемый алгоритм обработки сигналов обеспечивает высокую устойчивость извещателей к нахождению в зоне обнаружения мелких животных, посадки птиц на провода, к воздействию неблагоприятных метеофакторов.

Наличие режима самодиагностики и определения ошибок, допущенных при установке или возникших неисправностей (неправильно выбранная длина линии, короткое замыкание или её обрыв) упрощает эксплуатацию извещателей.

Извещатели работоспособны при установке на различных типах заграждений: сетчатые, деревянные, металлические и другие, в том числе совместно с колючей проволокой.

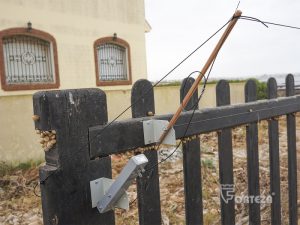

Для крепления проводов используются стеклопластиковые консоли, которые долговечны и имеют эстетичный приятный вид.

В качестве чувствительного элементаиспользуется широко распространенный дешевый и надежный провод П-274 ("полевка").

Для решения различных тактических задач зона обнаружения извещателя может быть выполнена в двух вариантах:

  1. ПРИЗЕМНЫЙ - организация рубежа охраны вдоль заграждения или без него, для обнаружения прохода нарушителя.
  2. КОЗЫРЬКОВЫЙ - организация охраны верха заграждения от попыток перелаза через него нарушителя.

Сигналы тревоги формируются "сухими" контактами реле или по интерфейсу RS-485, обеспечивая его совместимость со многими современными комплексными системами охраны.

Визуализация процесса настройки с помощью программного обеспечения по интерфейсу RS-485, позволяет оценить уровень помех на охраняемом участке и оперативно и правильно установить параметры извещателя.

Варианты установки

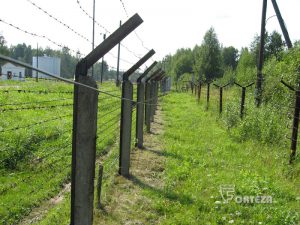

ВАРИАНТ I - ПРИЗЕМНЫЙ тип установки

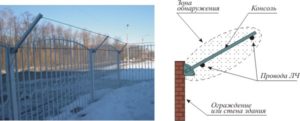

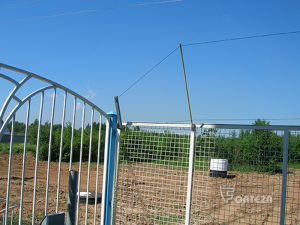

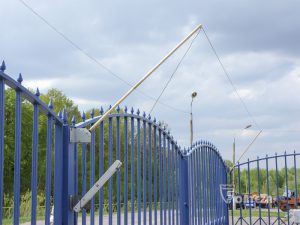

ВАРИАНТ II - КОЗЫРЬКОВЫЙ тип установки

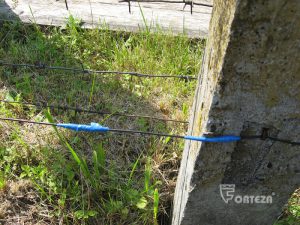

Ошибки монтажа
